基本信息
型号 NPN CZ-111A CZ-111B
PNP CZ-111A-P CZ-111B-P
电源电压 12〜24V DC±10% 脉动P-P10%以下
消耗电流 投光器18mA以下 受光器15mA以下
输出输出< NPN输出型 >NPN开路集电极晶体管输出 < PNP输出型 >PNP开路集电极晶体管输出
输出工作 入光时ON 非入光时ON
短路保护 装备(自动恢复)
应答时间 2ms以下
投光二级体 红外线LED (调制式) 发光波长:850nm
表示灯 动作表示灯 橙色LED (出力ON时点灯) 受光器配有
电源表示灯 绿色LED (通电时亮) 投/受光器配有
检测距离 5m
检测物体 φ8以上不透明
使用环境温度 -25〜+55℃(注意不可结露、结冰)、存储时:-30〜+70℃
使用环境适度 35〜85%RH
使用环境照明 白炽光:受光面照明度10,000ℓx以上
保护构造 IP67 (IEC)
接地方式 悬空
安装扭力 0.25N·m以下
材质 透镜材质:PC
外壳材质:PC 颜色:黑色
电缆线 种类:0.15mm2 3芯橡皮电缆
标准长度:0.5m
电缆线延长:0.3mm2以上的电缆 全长可延长至100m
区分(配色)(茶:+V 青:0V 黑:输出出力)
质量 约20g 捆包:约25

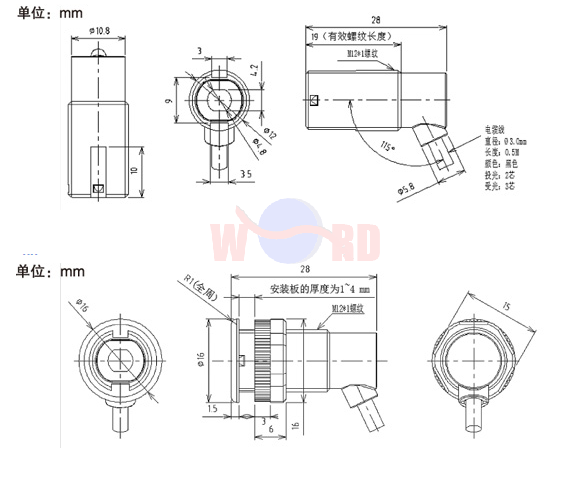

外形尺寸
一台电扶梯用量:两对松下CZ-111A(-P) /CZ-111B(-P)对射光电传感器
