光学参数
探测区域 0.5 … 6 m
光阑角
- 发射端 间隔3 m时 ±5°
- 接收端 间隔3 m时 ±20°
抗光强度 100,000 Lux
机械参数
防护等级 IP67
温度范围 -20 °C … +60 °C
电子参数
供电电压 Usp 10 ... 30 VDC
电流消耗
- 发射端 < 12 mA 在 20 VDC
- 接收端 < 10 mA 在 20 VDC
输出 PNP/NPN
最大输出电流 200 mA (短路保护)
最大输出饱和电压 2.5 V
上升时间 - 接收端 20 ms
下降时间 - 接收端 20 ms

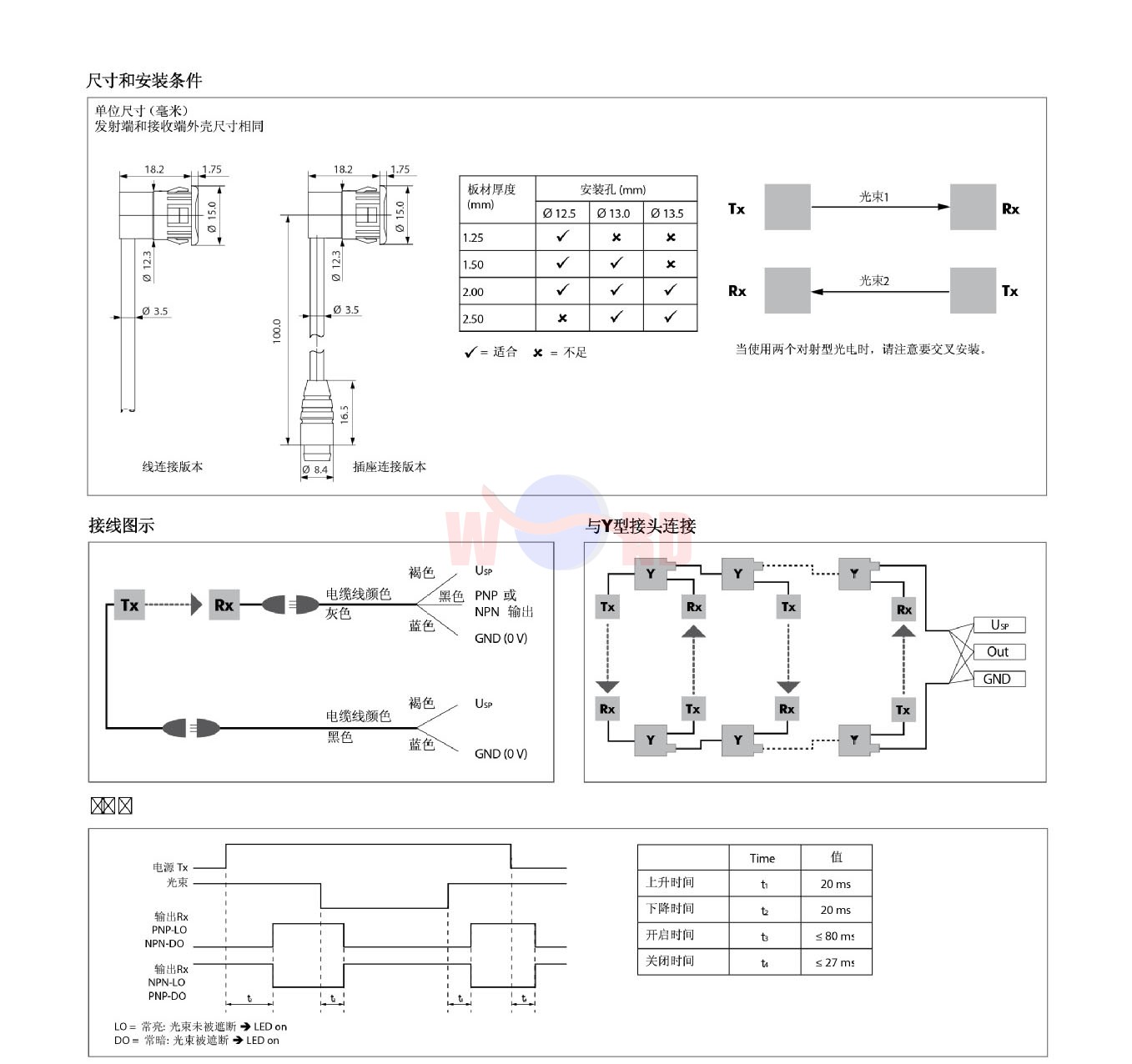

电缆和电气连接
电缆长度 (电缆或插头) 5 / 10 / 20 m
直径 Ø 3.5 mm
电缆线颜色
- 发射端 黑色
- 接收端 灰色
发射端 - 线缆 2 × 0.14 mm², AWG26
• 褐色 Usp
• 蓝色 GND (0 V)
接收端 - 线缆 3 × 0.14 mm2, AWG26
• 褐色 Usp
• 蓝色 GND (0 V)
• 黑色 输出
