AMP21C503控制器:
供电电源 24V DC
电压容许范围+/-15％
功率损耗Max.3.5VA
指示灯
绿色LED灯：电源状态
红色LED灯：输出状态
绿色LED灯：信号增益
控制器防护等级： IP40

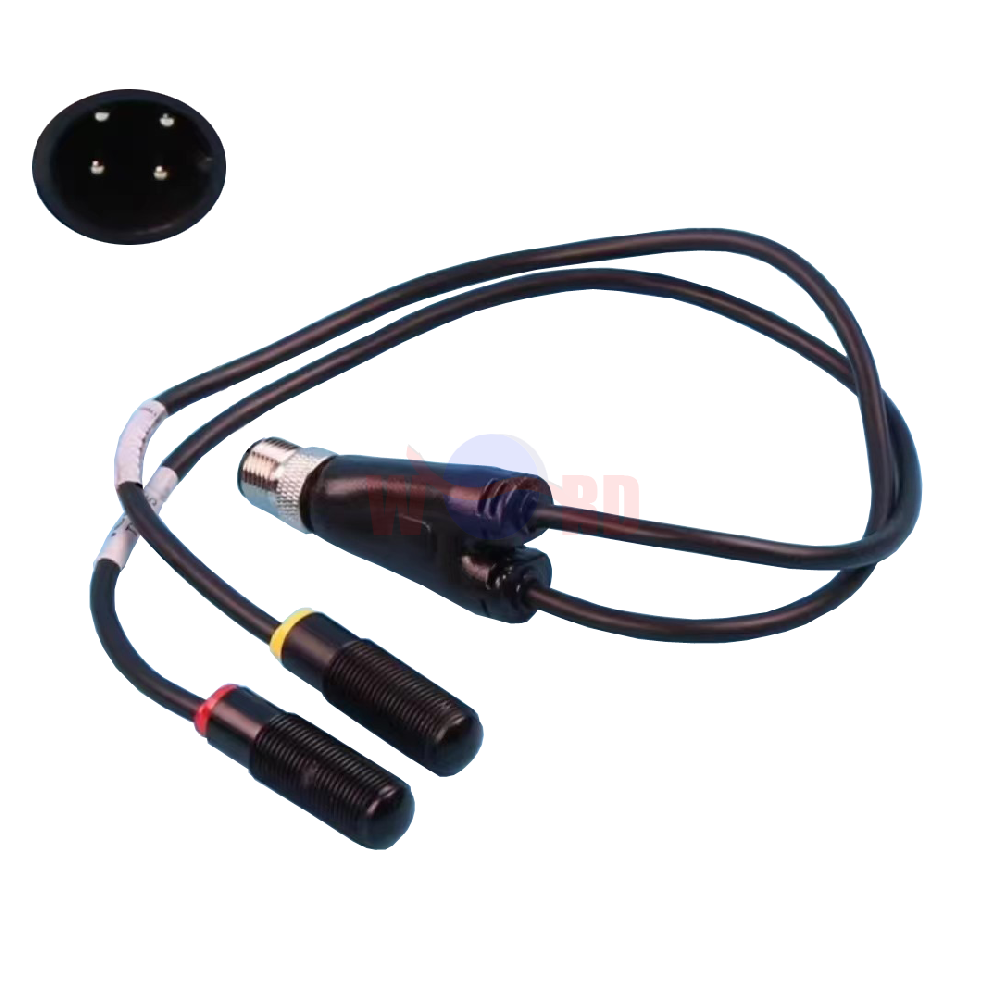

TX TP5 SJEC+RX TP5 SJEC探头
检测距离 漫反射：3米 角度为8°左右
接收/发射单元外径M12
抗光度（太阳光）100，000Lux
抗震荡10—55Hz，0.5mm
防护等级：接收/发射单元IP67
安装调试方法：
（1） 调整接收单元和发射单元的安装角度，让它们能够向内并且向上地指向电梯的入口处。
具体安装的角度将取决于梯级的宽度和距离入口处的大距离。通常，发射和接收单元被安装以水平向内成60o并且垂直向上成10o。
（2） 检查电源以及控制器的电源类型。

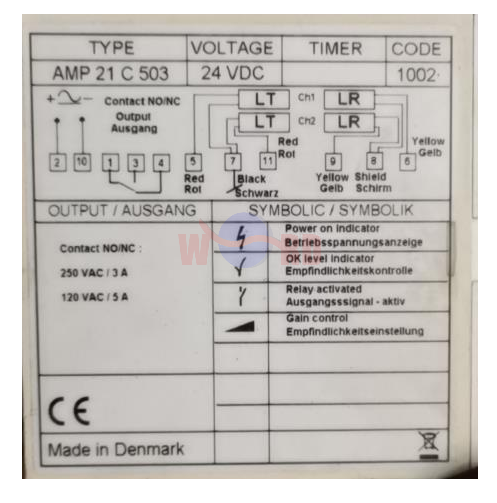

（3） 确定电源是关着的，然后按照接线图把所有的线和11-针插座连接。
（4） 把控制器插在11-针插座上，再一次确认所有的连接无误，接通电源。
（5） 当控制器正常工作时，电源指示灯是亮的。
（6） 用一张A4白纸放在相距电梯入口处您所需要检测的大范围的地方。
（7） 在控制器上，调节感应灵敏度旋钮至大值，也就是把旋钮顺时针转到满刻度位置。此时输出信号指示灯应该是亮的。如果不亮的话，请检查并调整光电开关的角度和A4纸的距离。
（8） 慢慢的逆时针旋转旋钮，减小灵敏度，直到光电开关检测不到A4纸并且输出信号灯不亮。
（9） 再慢慢的顺时针旋转旋钮，增大灵敏度，直到光电开关检测到A4纸并且输出信号灯亮。
（10） 移开A4白纸，在确保没有物体遮挡的情况下，输出信号灯应该处于熄灭状态。
一台电扶梯用量：2个AMP21C503 4组TX TP5 SJEC+RX TP5 SJEC探头
